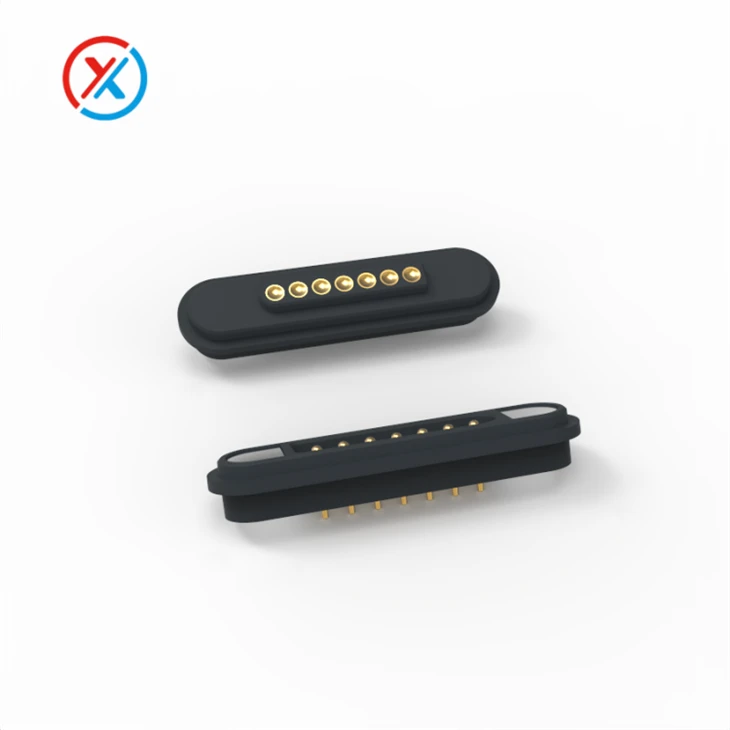

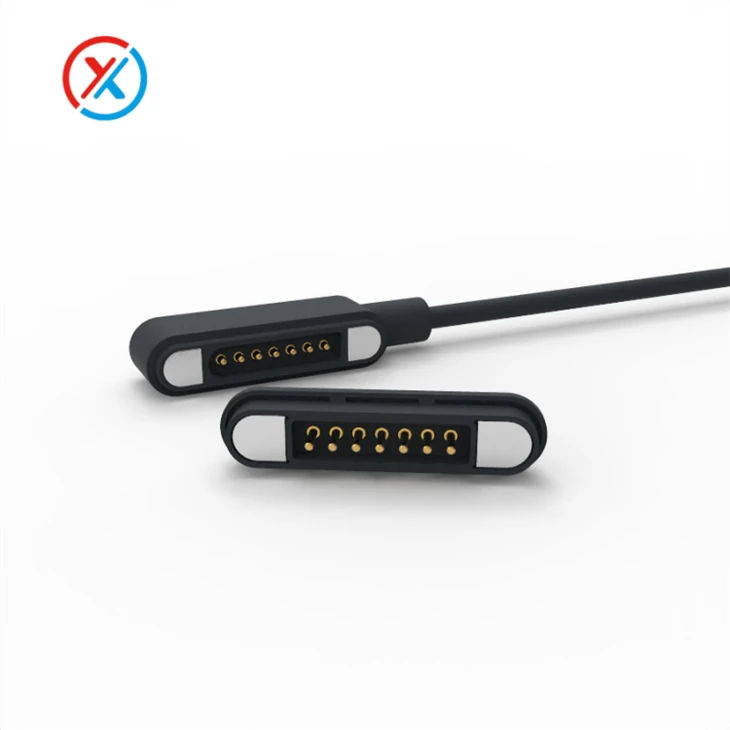

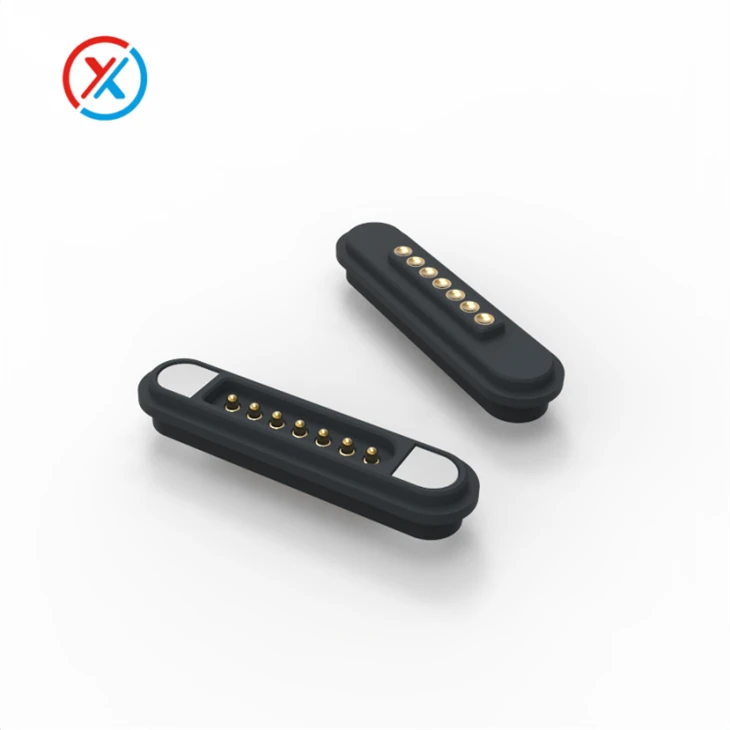

वाटरप्रूफ चुंबकीय कनेक्टर 7 पिन

Dongguan Xinteng इलेक्ट्रॉनिक्स कं, लिमिटेड चीन में वॉटरप्रूफ मैग्नेटिक कनेक्टर 7 पिन के सबसे विश्वसनीय निर्माताओं और आपूर्तिकर्ताओं में से एक है, जो गुणवत्ता वाले उत्पादों और अच्छी सेवा द्वारा प्रतिष्ठित है। हमारे कारखाने से यहां स्टॉक में थोक थोक टिकाऊ वॉटरप्रूफ चुंबकीय कनेक्टर 7 पिन में आपका स्वागत है। इसके अलावा, अनुकूलित सेवा और OEM और ODM सेवा उपलब्ध हैं।

7-पिन डिज़ाइन आमतौर पर 3A की अधिकतम धारा और DC 12V के रेटेड वोल्टेज के साथ पावर (सकारात्मक और नकारात्मक), सिग्नल या डेटा ट्रांसमिशन का समर्थन करता है। पोगो पिन में मोटी सोना चढ़ाना के साथ एक निकल-प्लेटेड आधार होता है, जो बार-बार डालने और हटाने के बाद भी स्थिर संपर्क प्रतिरोध बनाए रखता है।

परीक्षण के दौरान, संपर्क प्रतिरोध है<50mΩ, and under a continuous current of 3A, the temperature rise is controlled below 25℃, balancing conductivity and elastic lifespan.

इस वॉटरप्रूफ 7-पिन चुंबकीय कनेक्टर का उपयोग रक्त ऑक्सीजन और शरीर के तापमान स्कैनर, वॉटरप्रूफ संचार इंटरफेस, मौसम मॉनिटर, जीपीएस टर्मिनल और पोर्टेबल चार्जिंग डिवाइस के आधार जैसे अनुप्रयोगों में किया जा सकता है।

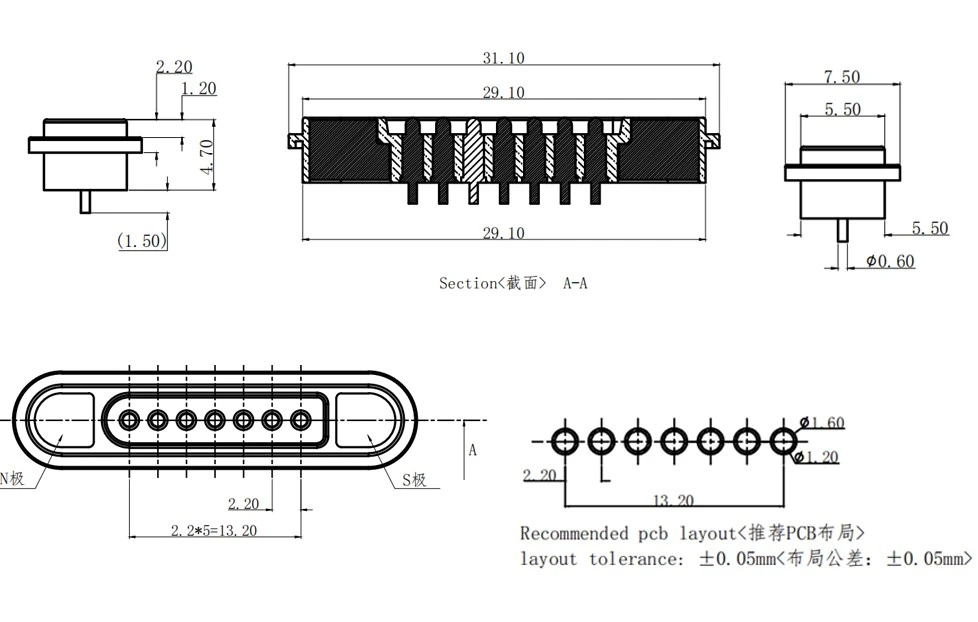

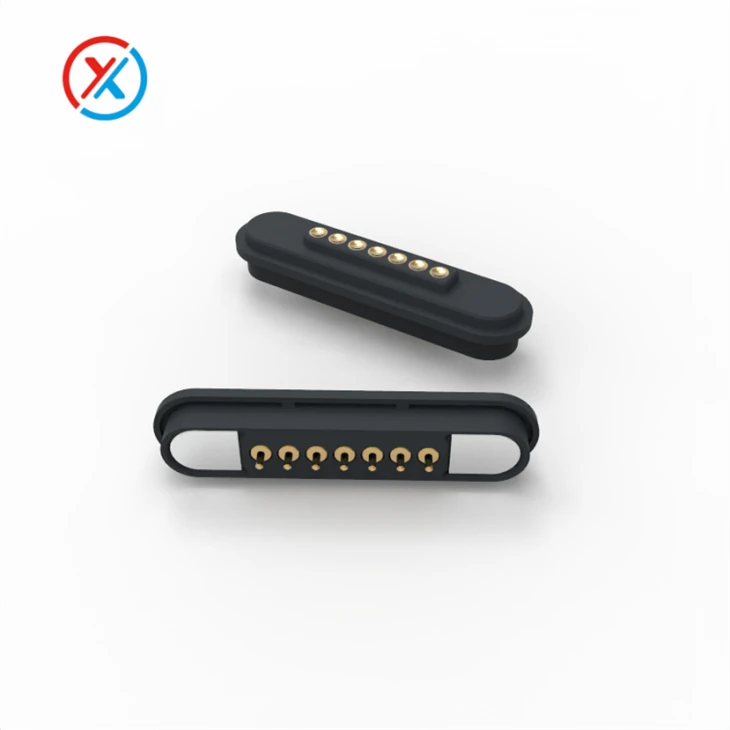

यह 7-पिन महिला चुंबकीय कनेक्टर एक डीआईपी संरचना का उपयोग करता है। डीआईपी संरचना के अलावा, एक समकोण कनेक्टर भी उपलब्ध है। पोगो पिन आमतौर पर निकल-प्लेटेड पीतल या स्टेनलेस स्टील से बने होते हैं, जो यांत्रिक शक्ति और संक्षारण प्रतिरोध को संतुलित करते हैं। पोगो पिन स्पेसिंग 2.2 मिमी है।

महिला कनेक्टर में पूरी तरह से संलग्न डिज़ाइन है। IP68 परीक्षण में, उत्पाद बिना रिसाव के 30 मिनट से अधिक समय तक गहरे पानी में डूबा रह सकता है, जो कृषि निगरानी उपकरणों और डाइविंग रिकॉर्डर जैसे बाहरी उपकरणों के लिए एक महत्वपूर्ण संकेतक है।

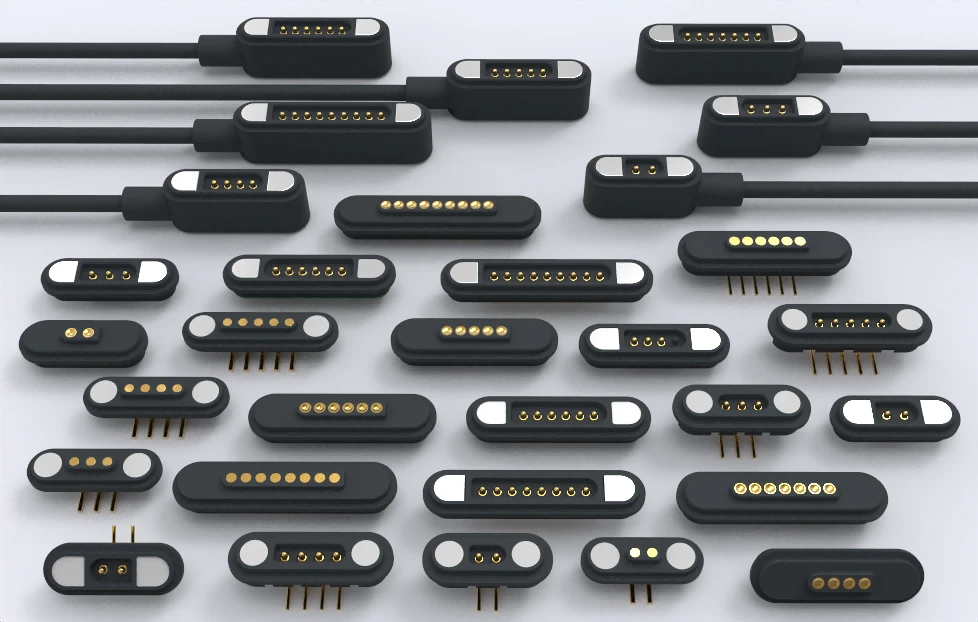

Dongguan Xinteng इलेक्ट्रॉनिक्स कं, लिमिटेड अनुसंधान एवं विकास, उत्पादन और बिक्री को एकीकृत करने वाला एक उद्यम है। इसके मुख्य उत्पादों में स्प्रिंग पिन, स्प्रिंग पिन कनेक्टर, चुंबकीय कनेक्टर, चुंबकीय चार्जिंग केबल और सटीक हार्डवेयर सहायक उपकरण शामिल हैं। कंपनी ने एक पेशेवर, कुशल और अनुभवी आर एंड डी टीम को इकट्ठा किया है, जो लघु, उच्च धारा, संक्षारण प्रतिरोधी और जलरोधक उत्पादों के अनुसंधान और विकास पर ध्यान केंद्रित कर रही है। Xinteng गुणवत्ता को प्राथमिकता देता है, बाजार विकास, अनुसंधान एवं विकास, उत्पादन, परीक्षण, बिक्री और बिक्री के बाद सेवा सहित प्रक्रिया के हर पहलू को सख्ती से नियंत्रित करता है, और ग्राहकों को उच्च गुणवत्ता और प्रतिस्पर्धी उत्पाद और सेवाएं प्रदान करने के लिए प्रतिबद्ध है।

1. ओ-रिंग/सीलिंग रिंग संरचना: यह उत्पाद डिजाइनरों द्वारा सबसे अधिक इस्तेमाल की जाने वाली वॉटरप्रूफ डिजाइन विधि है। सिद्धांत कनेक्टर की संभोग सतह या आवास के बीच एक अत्यधिक लोचदार सीलिंग रिंग जोड़ना है। जब प्लग को सॉकेट या चुंबकीय कनेक्टर में डाला जाता है, तो सीलिंग रिंग संकुचित हो जाती है, जिससे पानी या धूल को प्रवेश करने से रोकने के लिए एक सीलबंद गुहा बन जाती है।

लाभ: अपेक्षाकृत सरल संरचना, मध्यम लागत और वर्तमान में परिपक्व तकनीक।

सावधानियां: सीलिंग रिंग के संपीड़न और कैविटी गैप को सख्ती से नियंत्रित करने की आवश्यकता है। O{{1}रिंग कम्प्रेशन पर अनुशंसाओं के लिए सीलिंग डिज़ाइन मैनुअल देखें। सीलिंग रिंग सामग्री को पर्यावरणीय आवश्यकताओं को पूरा करना चाहिए। चुंबकीय कनेक्टर्स में, सीलिंग रिंग की मोटाई अत्यधिक नहीं होनी चाहिए, क्योंकि इससे चुंबकीय आकर्षण कम हो जाता है या अत्यधिक अंतराल के कारण आसंजन कमजोर हो जाता है। अंत में, असेंबली के दौरान, सुनिश्चित करें कि कोई विदेशी वस्तु फंसी नहीं है, सीलिंग सतह साफ और चिकनी है, और सीलिंग रिंग खरोंच या क्षति से मुक्त है।

2. भराव संरचना के साथ बहु-परत अलगाव

यह समाधान उच्च आवश्यकताओं वाले कनेक्टर्स के लिए उपयुक्त है। सिद्धांत आवास के भीतर एक बहुपरतीय संरचना को डिजाइन करना है।

लाभ: कठोर वातावरण (उच्च आर्द्रता, उच्च धूल, पानी में विसर्जन) में बेहतर दीर्घकालिक विश्वसनीयता प्रदान करता है।

सावधानियां: विनिर्माण लागत और संयोजन प्रक्रिया जटिलता अपेक्षाकृत अधिक है, और भराव चिपकने वाला बाद के रखरखाव या संभोग कार्यक्षमता को प्रभावित नहीं करना चाहिए। लंबी अवधि के थर्मल साइक्लिंग के तहत सील विफलता से बचने के लिए सामग्री संकोचन और थर्मल विस्तार मिलान सुनिश्चित करना भी आवश्यक है। इसके अलावा, चुंबकीय कनेक्टर को चुंबकीय संपर्क दूरी और आवास अंतराल की अनुकूलता पर विचार करने की आवश्यकता है।

3. लोचदार सामग्री इंटीग्रल इनकैप्सुलेशन, इंजेक्शन मोल्डिंग

स्वयं चिपकने वाली, स्वयं सील करने वाली संरचना बनाने के लिए प्लास्टिक को सीधे पोगो पिन के साथ जोड़ा जा सकता है।

लाभ: छोटा आकार, सरलीकृत संरचना, मजबूत सुरक्षा।

सावधानियां: इलास्टोमेर सामग्री के पर्यावरणीय प्रतिरोध की पुष्टि की जानी चाहिए; चुंबकीय बल, संभोग चक्र, संभोग बल और थकान प्रतिरोध का भी मूल्यांकन करने की आवश्यकता है।
